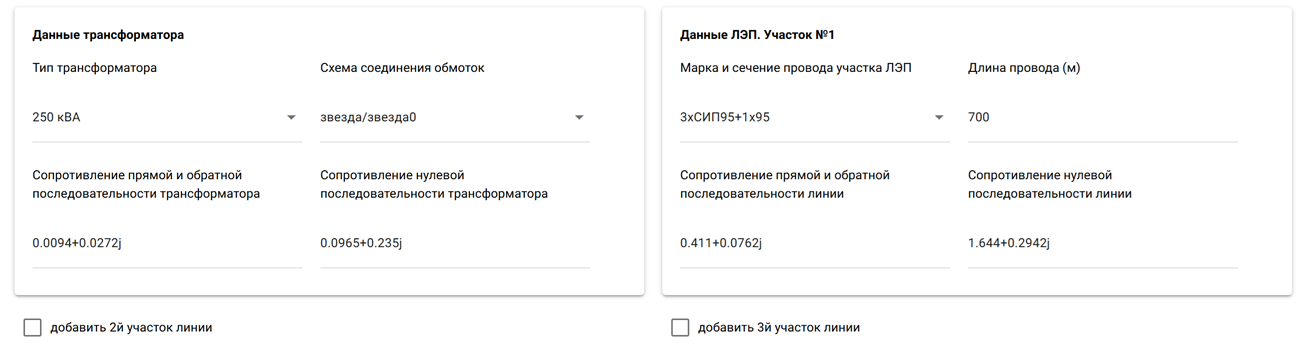

Шаг 1. Ввод данных элементов сети
В блоке «Данные схемы» заполните:
- Питающий трансформатор — выберите мощность и схему соединения обмоток (например, У/Ун, У/Zн).
- Отходящая ЛЭП — выберите марку провода из списка и укажите длину. Если линия состоит из нескольких участков с разным проводом — отметьте их галочками и заполните данные для каждого.
По этим данным программа автоматически рассчитает сопротивления прямой, обратной и нулевой последовательности всех элементов сети.
Шаг 2. Распределение нагрузки вдоль ЛЭП

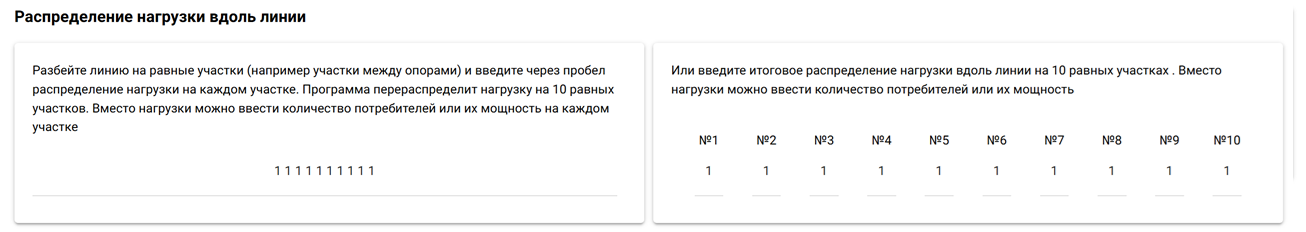

Программа делит ЛЭП на 10 равных участков и рассчитывает режим для каждого.
Укажите, как нагрузка распределена вдоль линии. Рекомендуется выбрать магистраль, определить количество потребителей у каждой опоры и ввести данные через пробел или запятую. Программа пересчитает значения на 10 участков автоматически.
Распределение задаётся в одном из форматов:
- кВт — мощность нагрузки на каждом участке;
- А — ток нагрузки;
- Количество потребителей — программа пересчитает пропорционально.
Если данных нет — оставьте по умолчанию (равномерное распределение).

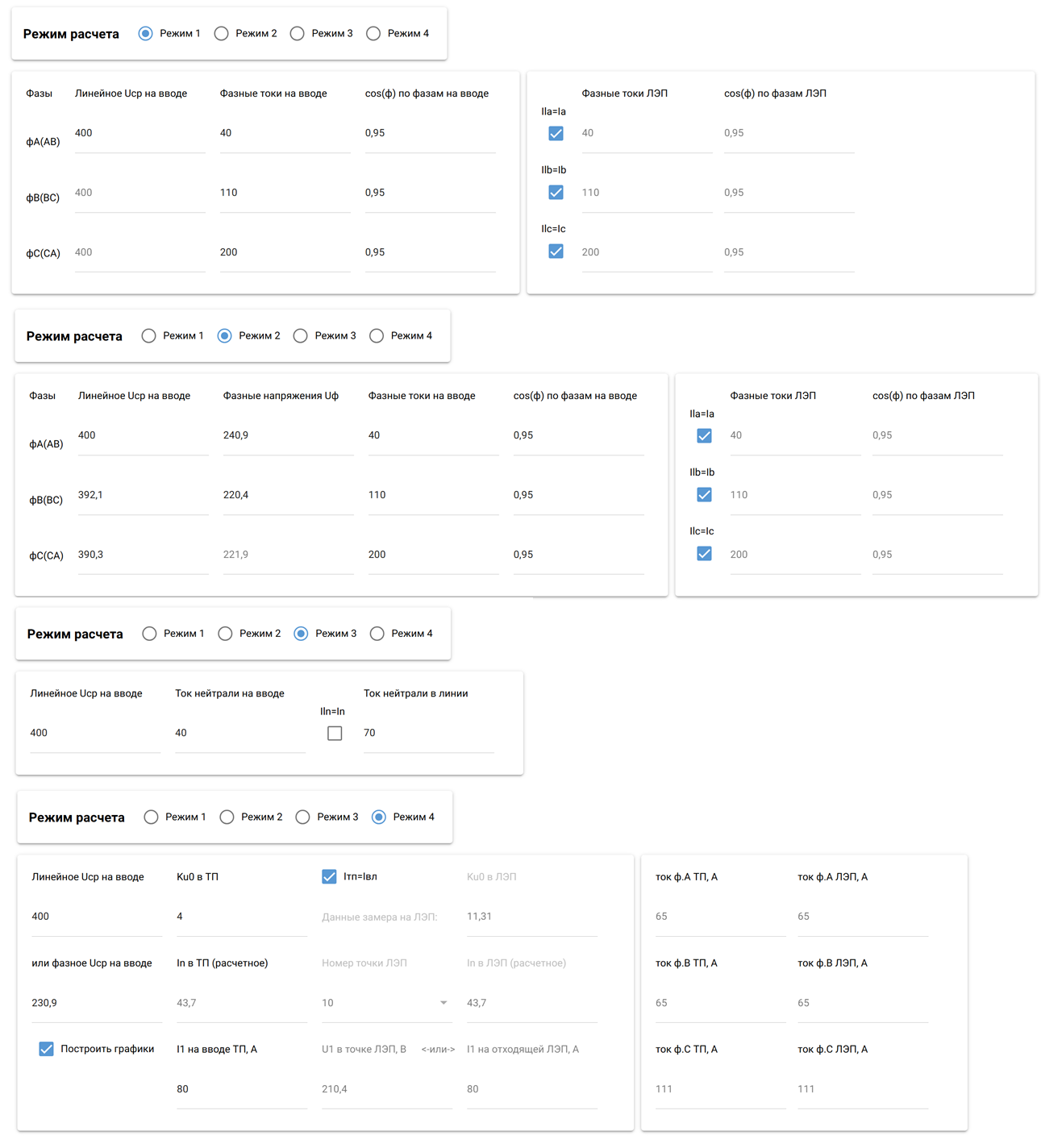

Шаг 3. Выбор режима расчёта
Режим зависит от того, какие данные измерений у вас есть. Большинству пользователей достаточно Режима 1 или Режима 3.
Режим 1 — Базовый
Достаточная точность для большинства случаев. Не учитывает напряжение обратной последовательности (по опыту оно редко выходит за допуск).
📋 Нужны: среднее линейное напряжение, токи по фазам, cos(φ)
Режим 3 — Потери и мощность УБН
Рассчитывает потери нулевой последовательности, коэффициент несимметрии, мощность УБН и оптимальную точку установки.
📋 Нужны: те же + данные для оценки потерь
Режим 2 — Все составляющие
Учитывает все симметричные составляющие напряжения. Для случаев, когда важна точность обратной последовательности.
📋 Нужны: + 3 линейных и 2 фазных напряжения
Режим 4 — Статанализ УКЭА
Глубокий статистический анализ по данным приборов контроля качества электроэнергии.
📋 Нужны: данные УКЭА из ТП и/или ЛЭП
Подробнее о Режиме 1
Требуется ввести среднее линейное напряжение на трансформаторе, токовые нагрузки по фазам на вводе трансформатора и cos(φ).
Если от ТП отходит несколько ЛЭП — введите токовые нагрузки только исследуемой линии.
Подробнее о Режиме 2
Учитывает все симметричные составляющие напряжения системы. Помимо данных Режима 1, требуется дополнительный ввод трёх линейных и двух фазных напряжений.
Подробнее о Режиме 3
Рассчитывает потери мощности нулевой последовательности, коэффициент несимметрии по нулевой до и после установки УБН, а также необходимую мощность устройства и оптимальную точку установки.
Подробнее о Режиме 4
Для расчёта необходимо ввести:
- напряжение прямой последовательности (или среднее напряжение) в РУ-0,4 кВ ТП;
- средний коэффициент несимметрии по нулевой последовательности, измеренный в РУ-0,4 кВ питающей ТП.
При наличии замера в ЛЭП — снимите галочку Iтп=Iвл, выберите точку замера и введите коэффициент несимметрии в ней.
Программа рассчитает токи в нейтрали на вводе в ТП и на исследуемой ЛЭП, подберёт нагрузки в фазах для наихудшего сценария.
Для построения графиков фазных напряжений — установите галочку «Построить графики», введите ток прямой последовательности на вводе в ТП и напряжение прямой последовательности в точке замера. Ток прямой последовательности ЛЭП рассчитается автоматически.
Шаг 4. Запуск расчёта

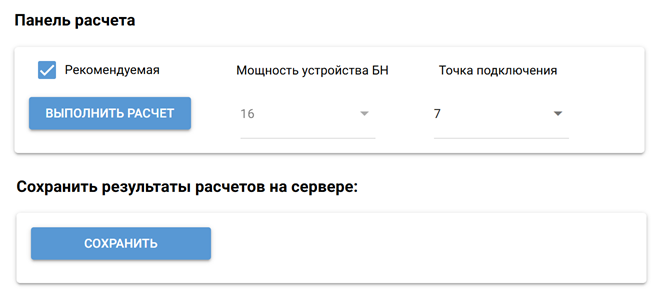

Выберите тип подбора мощности УБН:
✅ Автоматический — установите галочку «Рекомендуемая». Программа сама определит оптимальную мощность УБН и точку установки. Рекомендуется для первого расчёта.
⚙️ Ручной — задайте мощность устройства и точку установки вручную. Используйте, если хотите проверить конкретный вариант.
Нажмите кнопку «Рассчитать».
Шаг 5. Анализ результатов
Программа построит графики фазных напряжений до и после применения УБН и выведет ключевые параметры:
- Фазные и линейные напряжения в каждой точке ЛЭП;
- Коэффициент несимметрии по нулевой последовательности;
- Потери мощности до и после;
- Рекомендуемая мощность УБН и точка установки.
Шаг 6. Сохранение и заказ
Нажмите кнопку «Сохранить на сервере». Запишите номер и дату расчёта — они понадобятся при оформлении заказа.
После сохранения можно оформлять заказ на устройство балансирования напряжений подобранной мощности.
Частые вопросы
Нужного провода нет в списке — что делать?
Введите сопротивления прямой и нулевой последовательности вручную. Данные есть в паспорте провода или в справочнике (например, ПУЭ, таблицы производителей). Выберите в списке любой провод, а затем перезапишите значения в полях сопротивлений.
Какой режим расчёта выбрать?
Режим 1 — если у вас есть только токи по фазам и среднее напряжение. Подходит в 80% случаев.
Режим 3 — если нужно подобрать мощность УБН и оценить снижение потерь.
Режим 4 — если у вас есть данные с приборов УКЭА (ЭРИС, Парма и т.д.).
Автоматический или ручной подбор?
Начните с автоматического — программа подберёт оптимальный вариант. Переключайтесь на ручной, когда хотите проверить альтернативную мощность или другую точку установки.
От ТП отходит несколько ЛЭП — какие токи вводить?
Введите токовые нагрузки только исследуемой ЛЭП, а не суммарные токи на вводе ТП. Программа рассчитает вклад этой линии в общий режим трансформатора.
Результат отличается от ожидаемого — в чём дело?
Проверьте: правильно ли выбрана схема соединения обмоток трансформатора (У/Ун, У/Zн — разница существенна); верно ли введена длина ЛЭП; соответствуют ли токи по фазам реальным замерам. Частая ошибка — вместо фазных токов вводят линейные.
Как снизить требуемую мощность УБН?
Используйте программу распределения нагрузки. Перебросив нагрузку между фазами, вы снизите несимметрию — и Балансировщик покажет меньшую требуемую мощность устройства.
