Зачем распределять нагрузку?
Программа позволяет симметрировать нагрузки в ТП или вдоль ЛЭП (до 25 линий) без изменения чередования фаз — трёхфазное оборудование потребителей продолжит работать без изменений.
Снижение потерь
Потери нулевой последовательности часто достигают 30% от общих — симметрирование их устраняет.
Дешевле УБН
Меньше несимметрия → меньше требуемая мощность УБН → ниже стоимость устройства.
Качество энергии
Напряжения по фазам выравниваются — ближе к ГОСТ 32144.
Надёжность
Снижается износ наиболее загруженных элементов сети.
Шаг 1. Выбор количества замеров
Выберите, сколько замеров нагрузок вы выполнили на отходящих линиях — от 1 до 5.
Зачем несколько замеров? Замеры в разное время суток и в разные дни позволяют учесть разновременность включения нагрузок. Программа ищет вариант распределения, оптимальный одновременно для всех замеров — это даёт более надёжный результат, чем оптимизация по одному моменту времени.
Чем больше замеров — тем точнее результат.
Шаг 2. Ввод данных линий
Настройте таблицу под вашу сеть:
- Кнопками «Добавить линию» / «Убрать линию» задайте нужное количество (до 25).
- Введите нагрузки по фазам для каждой линии и каждого замера.
- По желанию — нажмите на название линии, чтобы переименовать её (например, «Ул. Ленина, оп. 12»).
После ввода значений программа рассчитает количество возможных комбинаций перестановок. Если их больше 387 млн. — проверяются 387 млн. случайных вариантов (этого достаточно для нахождения оптимума).
Шаг 3. Расчёт
Нажмите «Расчёт». Программа переберёт варианты и выдаст наилучший с минимальным количеством перестановок.

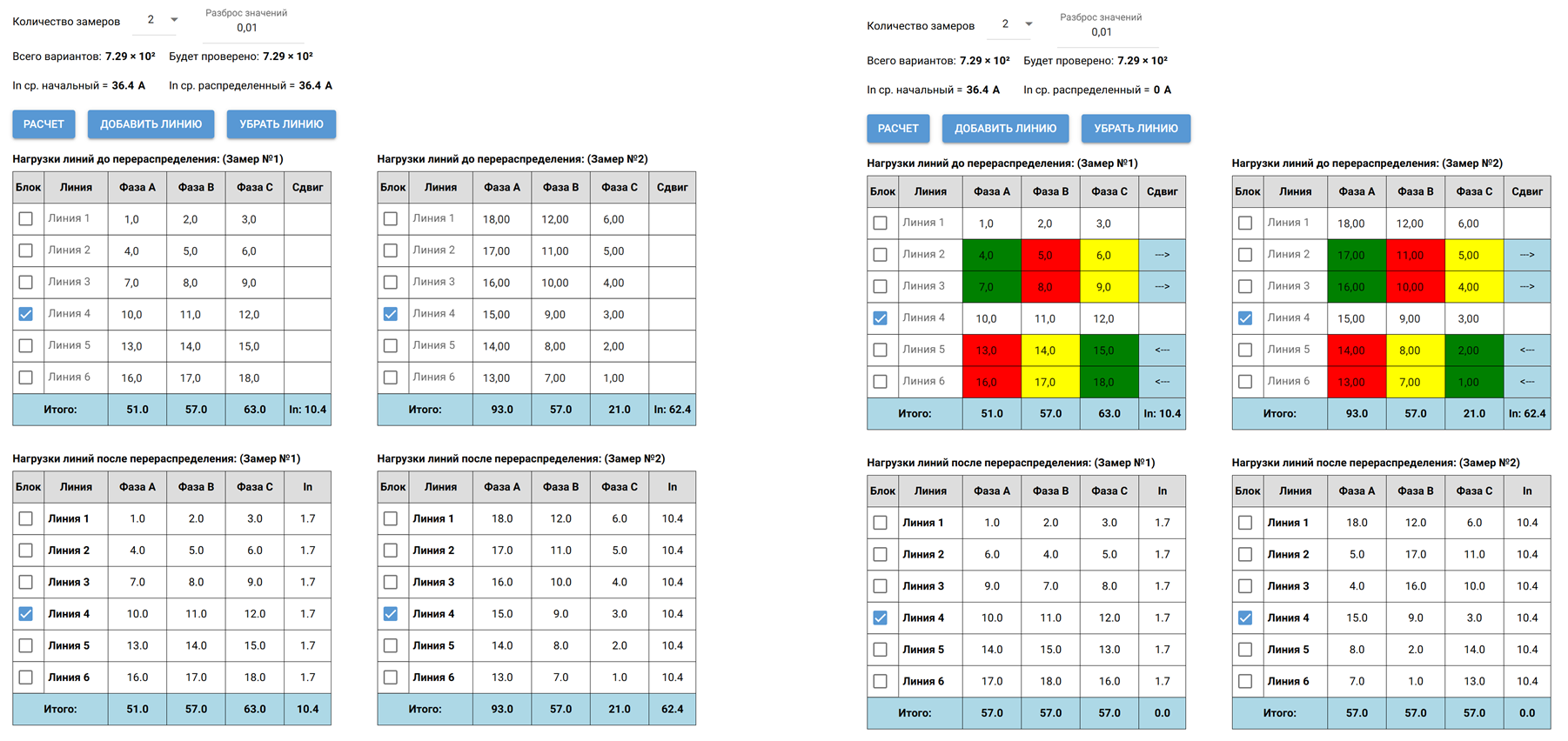

Как читать результат
Необходимые перестановки обозначены стрелками и цветами фаз:
Все фазы переключаются по кругу со сдвигом (вправо или влево), не меняя чередования — это безопасно для трёхфазных потребителей.
Под результатом отображается таблица фазных нагрузок после перераспределения и средний ток в нейтрали до/после.
Тонкая настройка
Блокировка линий
Если некоторые линии нельзя перекоммутировать (например, трёхфазный потребитель) — установите галочку в первом столбце напротив нужной линии. Программа не будет менять фазы этих линий при поиске оптимума.
Параметр «Разброс значений»
Увеличение разброса уменьшает количество перестановок (меньше работы на линии), но при этом ухудшает симметрию (растёт ток в нейтрали). Используйте, если важно минимизировать объём переключений на месте.
Открыть программу распределения
Частые вопросы
Сколько замеров достаточно?
Минимум — 1. Но для надёжного результата рекомендуется 3–5 замеров в разное время: утро, день, вечер, а также в будний и выходной день. Это учтёт суточные и недельные колебания нагрузки.
Как перестановки выполняются физически?
Переключение фаз выполняется на отходящей линии (на опоре или в шкафу). Все три фазы сдвигаются циклически: A→B→C→A. Это не меняет чередование фаз у потребителя — однофазные приборы и трёхфазное оборудование продолжат работать нормально.
Программа нашла 0 перестановок — это нормально?
Да — значит, текущее распределение уже близко к оптимальному. Несимметрия и так минимальна. Переходите к расчёту в Балансировщике.
Как это связано с Балансировщиком?
Распределение нагрузки — подготовительный этап. Сначала вы снижаете несимметрию перестановкой фаз (бесплатно), затем в Балансировщике подбираете УБН для оставшейся несимметрии. Мощность устройства будет меньше → дешевле.
